JENROLL EX

Высоконадежный гладильный каток для интегрированных линий финишной обработки

• Гладильный каток с паровым нагревом и традиционной жесткой мульдой
• Альтернативно доступен нагрев с помощью термического масла
• Рабочая ширина до 4000 мм
• Диаметр вала 800, 1000 и 1200 мм
• От 1 до 4 валов на машину

Описание гладильного катка серии JENROLL EX

Лоток (мульда)

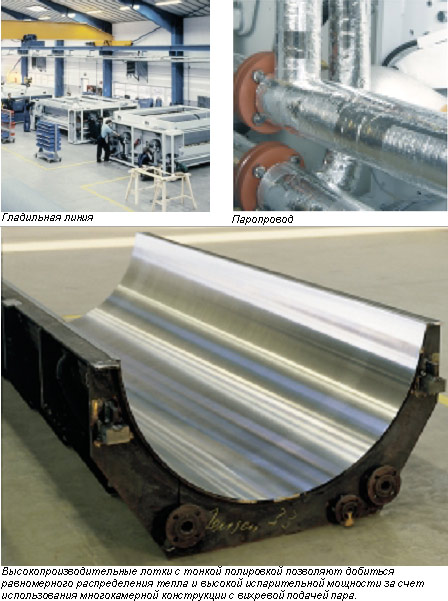

Детали лотка изготовлены из стальных пластин высшего качества, отожженных при высокой температуре.  Поверхность лотков подвергается тонкой полировке, которая обеспечивает безаварийное функционирование и большую продолжительность эксплуатации как поверхности гладильного вала, так и ремней катка.

Гладильный вал

Компания EX изготавливает гладильный валы из перфорированной стали, они снабжены опорными кольцами, приваренными с внутренней стороны.  После проведения сварочных работ все гладильные валы EX доводятся до нужного размера с помощью механической обработки.

Система трубопроводов

Все трубные соединения снабжены фланцами, к ним легко можно получить доступ с левой стороны катка.

Высокая степень испарения

Для того чтобы добиться наиболее высокой степени испарения, необходимо обеспечить наивысшую эффективность процесса передачи тепла от пара к белью.  Специалисты компании "JENSEN" провели большое количество исследований и испытаний и разработали новые методы прохождения пара через основание.  Залогом оптимальной передачи тепла является вихревая подача пара.  При вихревой подаче пара конденсат смывается с поверхности, что предотвращает образование водяной пленки.  Вихревой поток возникает в результате высокой скорости подачи пара в лотке JENROLL EX.

Управление отводом пара

Управлять отводом пара необходимо для снижения давления в каждом гладильном вале EX до оптимального уровня, чтобы предотвратить намокание поверхности вала и его охлаждение.  Потери тепла за счет конвекции снижаются до минимума при оптимальной регулировке давления.

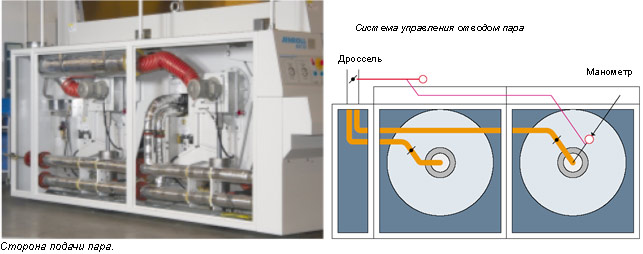

В катке ENROLL EX отвод пара осуществляется с помощью вентилятора, установленного на каждом валу EX. Регулировка давления осуществляется вручную с помощью дросселя, подсоединенного к основному вытяжному воздуховоду с задней стороны гладильного катка.   По желанию каток может быть оснащен системой автоматического управления отводом пара, при этом на первый вал EX следует установить манометр.  Данная система управляет работой дросселя с электроприводом, что позволяет обеспечить фиксированный уровень давления в первом гладильном вале. Его значение приблизительно на 0,5 мбар ниже давления окружающего воздуха.

Планетарная передача

Использование планетарных передач на каждом гладильном вале является принципом, которого компания «JENSEN» придерживается на протяжении многих лет.  Планетарные передачи помогают свести к минимуму влияние противодействующего момента и не позволяют валам подниматься вверх.  Благодаря этому валы EX продолжают оставаться в центральном положении без приложения вертикального усилия.  Пневмоцилиндры, расположенные по обеим сторонам каждого гладильного вала, обеспечивают контроль давления гладильного катка, а также служат для подъема и опускания валов.

В оба пневмоцилиндра поступает сжатый воздух от одного дросселя, что обеспечивает равномерное давление по обеим сторонам вала.

Центральное положение валов EX

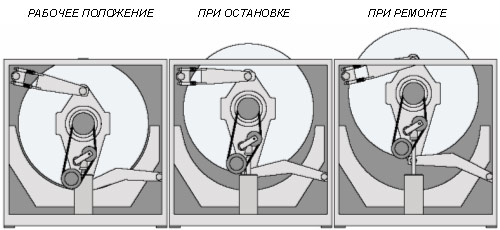

Благодаря специальной системе рычагов вал EX постоянно удерживается в центральном положении, что позволяет равномерно распределять давление по всей площади поверхности.  Даже во время остановки, когда вал поднят на высоту 20 см, он находится в центральном положении, обеспечивая удобный доступ.

Низкий коэффициент трения

Гладильные валы изготавливаются из железа, поскольку этот металл обладает низким коэффициентом трения при соприкосновении с мокрым бельем, что позволяет добиться хорошего качества глажения.  Помимо этого, низкая сила трения снижает изнашиваемость поверхности валов, ремней катка и обрабатываемого белья.

Ременной привод катка

В ременном приводе гладильного катка использованы роликовые опоры.  Привод расположен с задней стороны катка на такой высоте, чтобы его было легко обслуживать с подмостков складывателя.  Каждый ремень может регулироваться отдельно.  Для упрощения процедуры замены приводных ремней предлагается использовать блок дистанционного управления приводным электродвигателем.

Модель JENROLL EX можно дополнительно оснастить устройствами индивидуальной регулировки натяжения ремней, по одному на каждый вал EX.  Данные устройства позволяют снизить частоту разрывов ремня гладильного катка и повысить качество финишной обработки.  Для того чтобы предотвратить разрыв ремней во время пуска, валы опускают по очереди, начиная с последнего.

Регулируемая частота вращения

Все гладильные катки JENROLL EX снабжены электродвигателями переменного тока  с преобразователем частоты (инвертором) для регулировки частоты вращения.  Диапазон частот вращения должен соответствовать мощности гладильного катка.  Подающий транспортер снабжен отдельным приводом с инверторным регулированием частоты вращения.

Высокопроизводительные валы EX с планетарным приводом обеспечивают:

-     отсутствие противодействующего момента, приводящего к подъему валов
-     равномерное и постоянное давление во время глажения
-     высокое качество глажения
-     сведение к минимуму случаев разрыва приводного ремня

СерияJENROLLEX- концепция гладильной линии

A. Простота установки

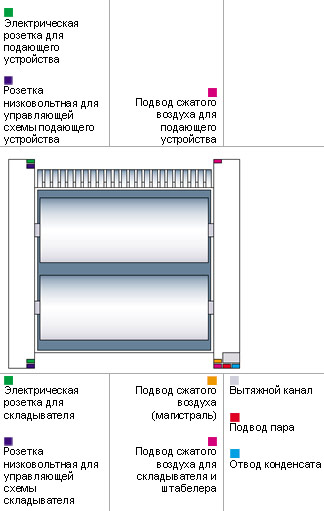

Каждый JENROLL снабжен встроенной системой управления гладильной линией, так чтобы к нему могли быть быстро подсоединены подающее устройство и машина для складывания белья.  JENROLL выступает в качестве распределительного щита для подачи питания на любое другое оборудование гладильной линии.

B.  Простота эксплуатации

Работой всей гладильной линией можно управлять с пульта управления подающего устройства.  При изменении рабочей программы подающего устройства автоматически меняются скорость работы гладильной линии и программа работы складывателя белья.

C.  Простота управления

Контроль за работой гладильного катка может осуществляться с главной панели управления и аналоговых пультов управления.

На панелях управления одновременно отображается следующая информация и предупреждения:
-     Информация о частоте вращения
-     Сила тока (в амперах), используемая приводным электродвигателем (в том случае, когда требуется  вощение, сигнал начинает мигать)
-     Температура отводимого пара и конденсата
-     Давление пара на впуске
-     Давление на белье
-     Предупредительная световая сигнализация остывшего лотка
-     Предупредительная световая сигнализация пониженного давления воздуха

D. Простота обслуживания

Использование приспособлений, не требующих технического обслуживания, например, клинообразных ремней, преобразователей частоты, и т.д., позволяет свести технические процедуры к регулярной чистке катка и своевременной замене масла в коробке передач.

E. Высокая надежность

При изготовлении гладильных катков JENROLL EX компания «JENSEN» делает упор на соответствие всей конструкции и отдельных компонентов самым жестких требованиям стандартов.  Главные узлы машины, включая лоток(мульду), валы, двигатели и пневмоцилиндры изготавливаются в соответствии с требованиями компании "JENSEN" и ее стандартами качества.

F. Безопасность оператора

При срабатывании любого из предохранительных устройств гладильной линии или включении кнопки аварийного останова все валы тут же поднимаются вверх и прекращают свою работу.
